思科瑞教你画好户外双立柱LED显示屏CAD结构图?

发布日期:2016,12,08 作者:思科瑞 来源:原创 已浏览:1988
分享到:



  今天小编利用点时间给大家说说户外双立柱LED显示屏CAD结构图怎么画?

思科瑞教你画好户外双立柱LED显示屏CAD结构图?

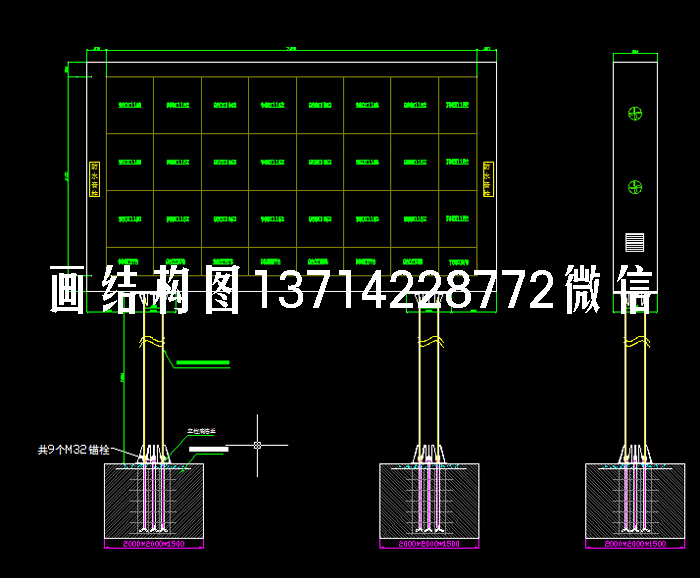

图一:P6全彩LED显示屏户外双立柱箱体排列图
  1.上图是一个长7488mm,高4032mm的双立柱LED户外全彩屏结构图,双立柱高3.5米,立柱直径(直缝电焊钢管∅400X10),地基深度2米,二边添加防水音柱,包边厚度400mm。

思科瑞教你画好户外双立柱LED显示屏CAD结构图?

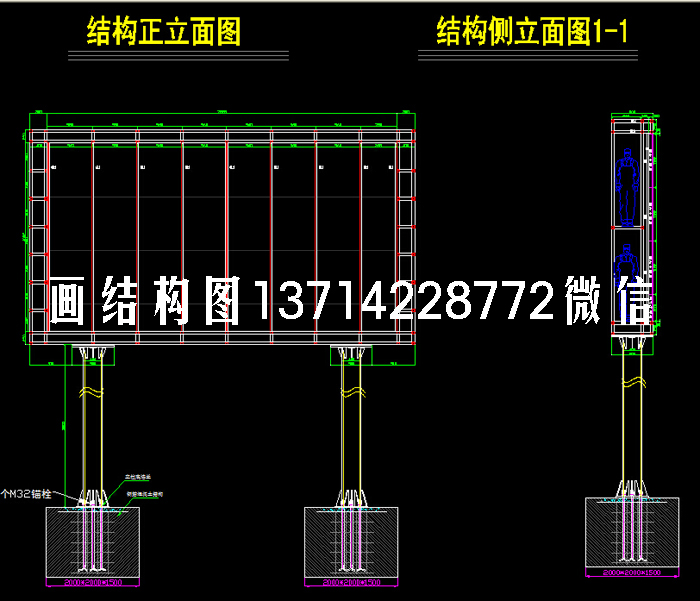

图二:P6户外双立柱显示屏结构正视图
  2.如上图所示,方通采用的是40X40和60X60的二种方通,整屏厚度为900mm,其中简易箱体厚度为100,箱体背部链接箱体方通采用40X40方通,侧面图要画出剖视图。

思科瑞教你画好户外双立柱LED显示屏CAD结构图?

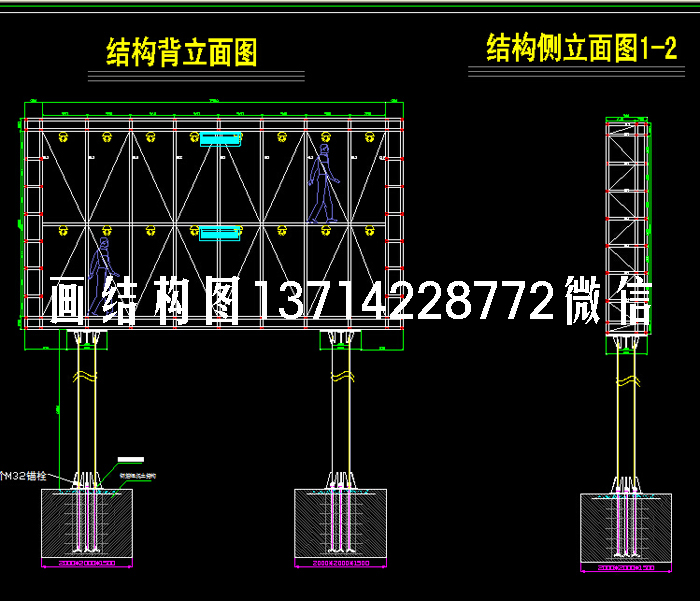

图三:P6户外双立柱显示屏结构背视图
  3.背视图采用的方通只有60X60一种规格,采用60X60的斜向杆,维修通道80公分,屏体内部照明配置推荐:使用40W防爆灯,每隔3~4m一盏;屏体内部空调配置推荐:15~20m²/台。

思科瑞教你画好户外双立柱LED显示屏CAD结构图?

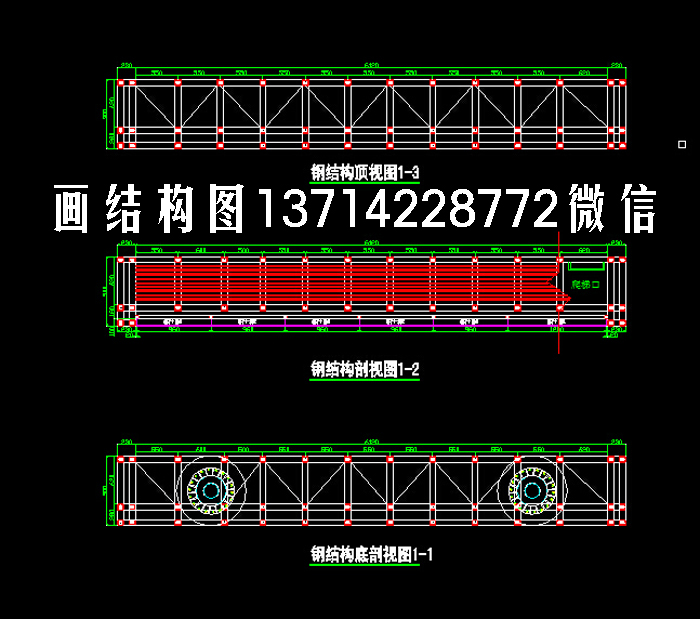

图四:P6户外双立柱显示屏结构俯视图


  最后说明:

  1.尺寸公差控制在+10mm;

  2.整体要求平整,对角长度相差不大于10mm;

  3.采用整圈连续焊接,要求焊接牢固可靠,无虚焊;

  4.须刷防绣漆两遍不能少于两遍。

  5.购料时请购长料,在现场按实际作调整.

  6.螺栓符号:M20表示二级螺纹钢,M10表示二级国钢;

  7.螺栓必须与实承基底接合,承载重量保护深度;

  8.悬挂之力必须均匀分布,承载总重量安全可靠;

  9.紧固螺栓为性能等级必须达到6.8级已上;

  11.悬挂地基及紧固件大小数量请按实际的承载固定体积

  来确认,但必须能承载整屏的重量和附加重量及抗风等

  级要求来设定基建的牢固性;

  12.以上参数仅供参考,可请专业部门人员测量实施;
